Проблема, которая встречается чаще, чем кажется

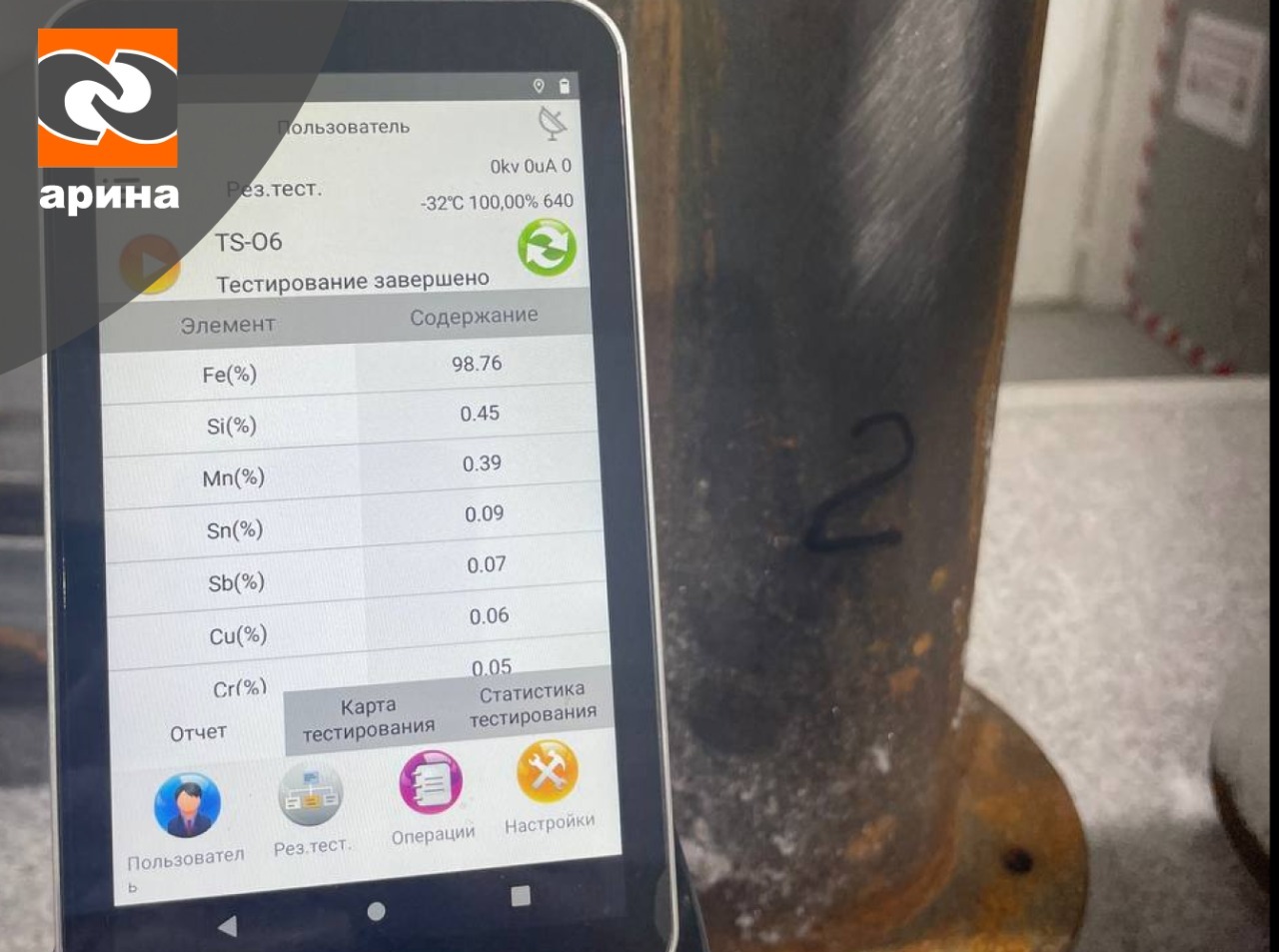

При проверках испытательных лабораторий, аккредитованных на определение содержания легирующих элементов в сварных соединениях и основном металле, регулярно всплывает одна и та же методическая нестыковка: в протоколе указано основание — руководящий документ по стилоскопированию (РД 26.260.15-2001), а фактически применённый прибор — портативный рентгенофлуоресцентный (РФА) анализатор.
На первый взгляд это выглядит как невинная деталь оформления: РФА объективно точнее классического искрового стилоскопирования по элементному составу, и результат по существу верен. Но при аудите — будь то надзорный орган, орган по аккредитации или клиентская проверка качества — такая формулировка читается однозначно как подмена метода без документального обоснования эквивалентности. И это справедливое замечание, а не придирка.
На первый взгляд это выглядит как невинная деталь оформления: РФА объективно точнее классического искрового стилоскопирования по элементному составу, и результат по существу верен. Но при аудите — будь то надзорный орган, орган по аккредитации или клиентская проверка качества — такая формулировка читается однозначно как подмена метода без документального обоснования эквивалентности. И это справедливое замечание, а не придирка.
Почему это не просто вопрос терминологии
Дело в том, что стилоскопирование и рентгенофлуоресцентный анализ — принципиально разные методы, основанные на разных физических явлениях:
Стилоскопирование — это оптико-эмиссионная спектрометрия по спектру искрового или дугового разряда. Между образцом и электродом зажигается разряд, излучение которого разлагается в спектр, а содержание элемента оценивается по относительной интенсивности аналитических линий (визуально через окуляр либо, для стационарных приборов, фотометрически).
Рентгенофлуоресцентный анализ — совершенно другой принцип: образец облучается рентгеновским излучением, а элементный состав определяется по спектру вторичного (флуоресцентного) излучения атомов.
Нормативные документы (ГОСТ 34347-2017, ГОСТ 32569-2013 и сам РД 26.260.15-2001) формулируют требование методно, а не только по результату — они предписывают именно стилоскопирование как определённую процедуру, а не «любой способ определения легирующих элементов». Поэтому ссылка на РД при фактическом применении РФА-прибора — это не техническая неточность, а несоответствие протокола заявленному основанию.
Правильное решение простое: если лаборатория аккредитована на оба метода (что при современной области аккредитации по ГОСТ ISO/IEC 17025-2019 встречается часто — рентгенофлуоресцентный анализ и стилоскопирование обычно прописаны как отдельные пункты области аккредитации), то протокол должен ссылаться именно на тот пункт и тот нормативный документ, который соответствует фактически применённому прибору. Смешивать название метода и физически применённый прибор нельзя.
Стилоскопирование — это оптико-эмиссионная спектрометрия по спектру искрового или дугового разряда. Между образцом и электродом зажигается разряд, излучение которого разлагается в спектр, а содержание элемента оценивается по относительной интенсивности аналитических линий (визуально через окуляр либо, для стационарных приборов, фотометрически).
Рентгенофлуоресцентный анализ — совершенно другой принцип: образец облучается рентгеновским излучением, а элементный состав определяется по спектру вторичного (флуоресцентного) излучения атомов.
Нормативные документы (ГОСТ 34347-2017, ГОСТ 32569-2013 и сам РД 26.260.15-2001) формулируют требование методно, а не только по результату — они предписывают именно стилоскопирование как определённую процедуру, а не «любой способ определения легирующих элементов». Поэтому ссылка на РД при фактическом применении РФА-прибора — это не техническая неточность, а несоответствие протокола заявленному основанию.
Правильное решение простое: если лаборатория аккредитована на оба метода (что при современной области аккредитации по ГОСТ ISO/IEC 17025-2019 встречается часто — рентгенофлуоресцентный анализ и стилоскопирование обычно прописаны как отдельные пункты области аккредитации), то протокол должен ссылаться именно на тот пункт и тот нормативный документ, который соответствует фактически применённому прибору. Смешивать название метода и физически применённый прибор нельзя.
Второй частый вопрос: название лаборатории и фактический объём испытаний
Похожая по природе, но менее критичная нестыковка — когда наименование лаборатории в свидетельстве об аккредитации звучит узко (например, «лаборатория разрушающего контроля»), а фактически выполняются и другие виды испытаний, включая определение химического состава — то есть методы неразрушающего анализа.
Как правило, при внимательном чтении свидетельства выясняется, что формулировка области аккредитации шире родового названия лаборатории: «испытательная лаборатория разрушающих **и других видов испытаний**» — и метод определения содержания элементов действительно входит в утверждённую область. В таком случае несоответствие носит терминологический, а не содержательный характер: лаборатория не выходит за пределы своих полномочий, но название вводит в заблуждение при поверхностной проверке. Разумная практика — либо дать аудитору письменное пояснение со ссылкой на полный текст области аккредитации, либо при очередной актуализации свидетельства скорректировать наименование лаборатории так, чтобы оно отражало фактический перечень методов.
Как правило, при внимательном чтении свидетельства выясняется, что формулировка области аккредитации шире родового названия лаборатории: «испытательная лаборатория разрушающих **и других видов испытаний**» — и метод определения содержания элементов действительно входит в утверждённую область. В таком случае несоответствие носит терминологический, а не содержательный характер: лаборатория не выходит за пределы своих полномочий, но название вводит в заблуждение при поверхностной проверке. Разумная практика — либо дать аудитору письменное пояснение со ссылкой на полный текст области аккредитации, либо при очередной актуализации свидетельства скорректировать наименование лаборатории так, чтобы оно отражало фактический перечень методов.
Третий вопрос — самый интересный: можно ли расширить парк приборов
Классический перечень приборов для стилоскопирования, зафиксированный в РД 26.260.15-2001 (стилоскопы СЛ-10, СЛ-11, «Спектр», переносные СЛП-1, СЛП-3, СЛП-4, СЛУ-1 и «Мегаскоп» немецкого производства), был составлен в 2001 году и с тех пор не обновлялся. За прошедшее время появились современные портативные анализаторы, использующие тот же физический принцип — дуговой или искровой разряд с CCD-регистрацией спектра, — но не входящие в этот перечень просто по возрасту документа.
Здесь важно не путать два принципиально разных случая:
При внимательном прочтении РД 26.260.15-2001 обнаруживается формулировка, которая часто ускользает от внимания: стилоскопические признаки оценки содержания легирующих элементов были экспериментально разработаны с использованием не только поимённо перечисленных приборов, но и «других марок отечественного производства, применяемых на заводах». То есть документ методически не закрыт исчерпывающим списком конкретных моделей — он определяет метод по физическому принципу и по разработанным критериям оценки (таблица стилоскопических признаков), а перечень конкретных моделей — это, по сути, каталог исторически проверенных приборов, а не запретительный список.
Более того, для стационарных приборов типа «Спектр» РД уже прямо допускает инструментальное фотометрирование спектра как альтернативу субъективной визуальной оценке — то есть замена «глаза оператора» на инструментальную регистрацию сигнала (что и делает CCD-детектор в современных приборах) не противоречит логике самого документа, а лишь продолжает уже заложенную в нём тенденцию.
Здесь важно не путать два принципиально разных случая:
- Новый прибор реализует другой метод (например, рентгенофлуоресцентный) — тогда его нельзя оформлять как замену стилоскопирования без отдельного обоснования и согласования, это тот же случай, что и в первом разделе статьи.
- Новый прибор реализует тот же метод (дуговое/искровое возбуждение спектра), просто с более современной регистрацией сигнала (CCD-детектор вместо человеческого глаза у окуляра) — здесь ситуация методически иная, и сам текст РД даёт для этого основание.
При внимательном прочтении РД 26.260.15-2001 обнаруживается формулировка, которая часто ускользает от внимания: стилоскопические признаки оценки содержания легирующих элементов были экспериментально разработаны с использованием не только поимённо перечисленных приборов, но и «других марок отечественного производства, применяемых на заводах». То есть документ методически не закрыт исчерпывающим списком конкретных моделей — он определяет метод по физическому принципу и по разработанным критериям оценки (таблица стилоскопических признаков), а перечень конкретных моделей — это, по сути, каталог исторически проверенных приборов, а не запретительный список.
Более того, для стационарных приборов типа «Спектр» РД уже прямо допускает инструментальное фотометрирование спектра как альтернативу субъективной визуальной оценке — то есть замена «глаза оператора» на инструментальную регистрацию сигнала (что и делает CCD-детектор в современных приборах) не противоречит логике самого документа, а лишь продолжает уже заложенную в нём тенденцию.
Как оформить расширение парка приборов методически корректно
Практический путь для лаборатории, которая хочет включить в работу прибор, не упомянутый в перечне п. 4.2.1 РД, но реализующий тот же метод:
Отдельно стоит предостеречь от распространённой ошибки: реквизитная строка «согласовано письмом Госгортехнадзора № ... от ...», которая присутствует в титульных данных практически любого РД советского и постсоветского периода, — это техническая формальность введения документа в действие в целом, а не содержательное разъяснение по частным техническим вопросам (типам приборов, методам измерений и т. д.). Апеллировать к такому письму как к прецеденту по конкретному техническому вопросу методически некорректно — если содержательного разъяснения нет, нужно создавать собственную доказательную базу, а не искать её задним числом в реквизитах.
- Разработать и метрологически аттестовать внутреннюю методику применения конкретного прибора — по правилам, аналогичным ГОСТ Р 8.563-2009 «Методики (методы) измерений»: описать процедуру, определяемые элементы, диапазоны применимости, показатели точности.
- Провести внутреннюю валидацию с доказательными данными — сличительные испытания на образцах с известным химическим составом (аттестованные стандартные образцы или параллельные измерения штатным прибором из перечня РД) и статистически подтвердить сходимость и отсутствие значимого систематического смещения.
- При необходимости — инициировать официальный запрос в надзорный орган (Ростехнадзор как правопреемник Госгортехнадзора) с приложением методики и данных валидации, чтобы получить содержательное разъяснение под конкретную ситуацию, а не опираться на формальные реквизиты старых документов.
Отдельно стоит предостеречь от распространённой ошибки: реквизитная строка «согласовано письмом Госгортехнадзора № ... от ...», которая присутствует в титульных данных практически любого РД советского и постсоветского периода, — это техническая формальность введения документа в действие в целом, а не содержательное разъяснение по частным техническим вопросам (типам приборов, методам измерений и т. д.). Апеллировать к такому письму как к прецеденту по конкретному техническому вопросу методически некорректно — если содержательного разъяснения нет, нужно создавать собственную доказательную базу, а не искать её задним числом в реквизитах.
Вывод
Три рассмотренных ситуации объединяет одно: во всех случаях реальная техническая работа лаборатории, как правило, выполняется корректно, а нарекания вызывает именно несоответствие формулировок в документах фактически применённым методам и приборам. Это системная проблема многих лабораторий, работающих с устаревающими нормативными документами: методическая база остаётся актуальной по существу, но требует аккуратного документального сопровождения при появлении нового оборудования — иначе формально верная по сути работа выглядит как несоответствие при первой же внимательной проверке.
