Испытания на растяжение и изгиб: подготовка образцов, типичные нарушения

2026-06-19 09:48

О чём эта статья

Испытания на растяжение и изгиб — два самых распространённых вида механических испытаний металлов. Лаборатории часто допускают одни и те же ошибки при подготовке образцов и проведении испытаний, что ведёт к недостоверным результатам. Рассмотрим пошагово правильную подготовку и типичные нарушения, которые проверяют эксперты.

Если вы хотите не только разобраться в теории, но и получить практическую помощь в подготовке образцов или проведении испытаний — наши специалисты готовы провести полный цикл работ по ГОСТ 1497-2023 и ГОСТ 14019-2003.

Отбор образцов — с чего всё начинается

По ГОСТ 7564-97 (действует до 30.11.2026, с 01.12.2026 вводится ГОСТ 7564-2026, который можно применять досрочно):

  • образец удаляют от торца заготовки не менее чем на 50 мм (для горячекатаного проката);
  • ориентация образца (продольная/поперечная) задаётся нормативной документацией;
  • запрещается перегрев металла при вырезке (нельзя газовую резку без последующей механической обработки);
  • маркировка должна однозначно идентифицировать происхождение образца.
Специализированные стандарты отбора:

  • для тонкого листа (до 3 мм) — ГОСТ 11701-84;
  • для труб — ГОСТ 10006-80;
  • для проволоки — ГОСТ 10446-80.

Подготовка образцов для испытания на растяжение (ГОСТ 1497-2023)

Образец состоит из рабочей части и головок для захвата.

Требования:

  • рабочая поверхность без царапин, забоин, следов коррозии;
  • для цилиндрических образцов допуск на диаметр рабочей части ±0,05 мм;
  • плавный переход от рабочей части к головкам (радиус не менее 3–5 мм);
  • маркировка — только на головках, не на рабочей части.

Если продукция тоньше 3 мм — руководствоваться ГОСТ 11701 (плоские образцы). Вне зависимости от толщины, геометрия и чистота образца критичны. Заказать подготовку образцов и проведение испытаний можно в нашей лаборатории — с гарантией соответствия требованиям ГОСТ.

Подготовка образцов для испытания на изгиб (ГОСТ 14019-2003)

Требования:

  • кромки плоских образцов без заусенцев, на гранях не должно быть поперечных рисок;
  • участки, повреждённые резкой ножницами или пламенной резкой, удаляются механической обработкой на глубину не менее 1 мм;
  • для сварных соединений надрез (если требуется) располагают по середине образца со стороны раскрытия шва.
Что проверяют при испытании на растяжение
Процесс:

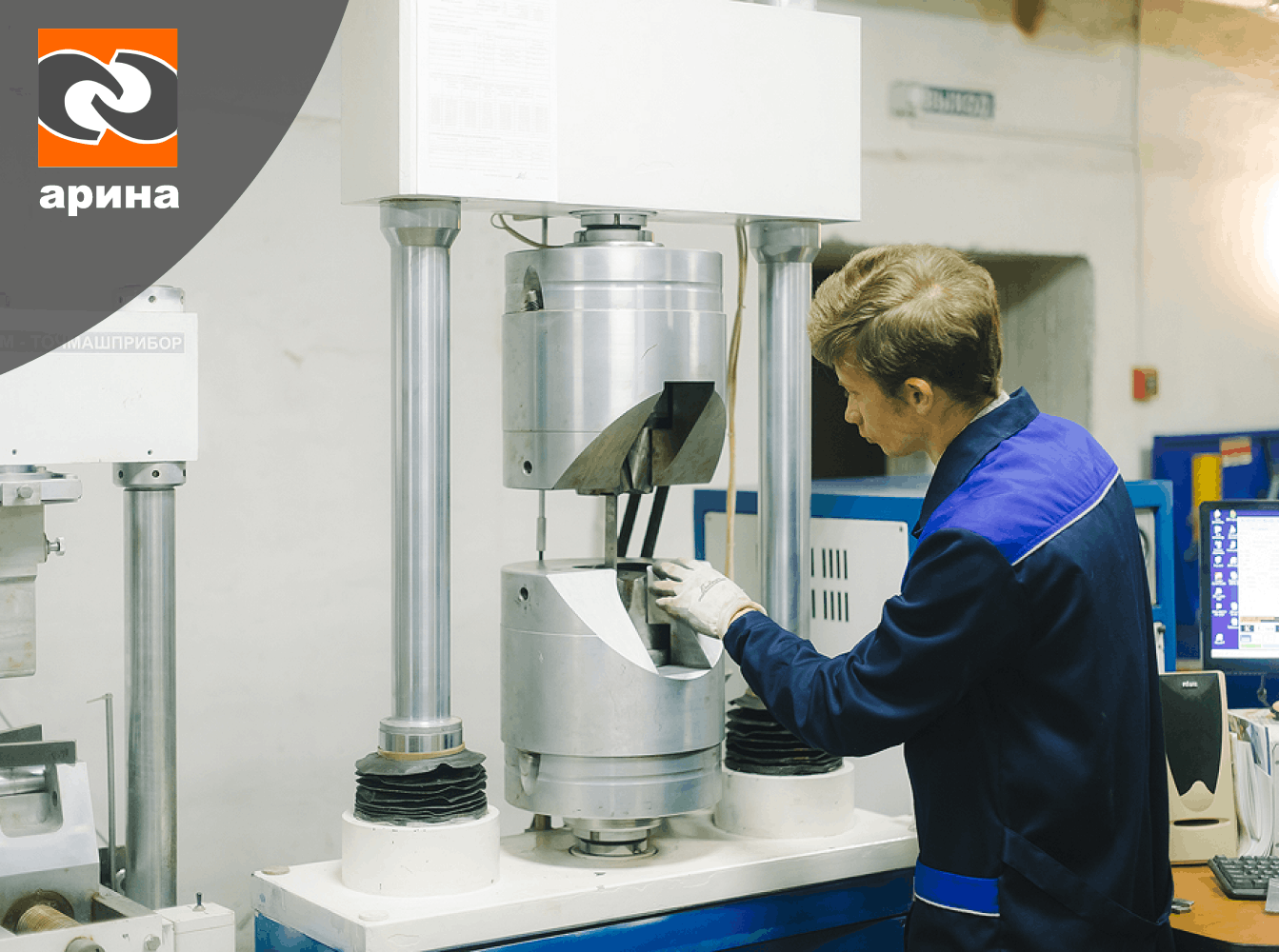

  1. Закрепление образца в захватах разрывной машины.
  2. Непрерывное увеличение нагрузки.
  3. Фиксация нагрузки и удлинения.
  4. После разрыва — соединение половинок и измерение конечной расчётной длины.

Определяемые параметры (расширенный набор):

  • предел текучести (σₜ);
  • предел прочности (σᵥ);
  • относительное удлинение (δ);
  • относительное сужение (ψ) — дополнительный показатель пластичности, часто требуется в НД.

Критичное требование: разрыв должен произойти в рабочей части. Если разрыв в головке или переходе — результат недействителен.

Типичные нарушения при испытаниях на растяжение

Нарушение
Последствие
Как правильно
Вырезка газовой резкой без обработки
Занижение прочности
Вырезать механически или зачистить зону нагрева на ≥2–3 мм
Перекос образца в захватах
Занижение предела прочности
Выставить строго по оси нагружения
Неправильная форма головок
Смятие или обрыв головки
Использовать соответствующие захваты
Скорость нагружения выше допустимой
Завышение прочности
Следовать ГОСТ 1497-2023
Разрушение вне рабочей части
Результат недействителен
Повторить испытание

Типичные нарушения при испытаниях на изгиб

Нарушение
Последствие
Как правильно
Риски или заусенцы на гранях
Преждевременная трещина → ложное заключение
Зачистить грани, убрать поперечные риски
Не удалён повреждённый слой
Местное упрочнение → нестабильный результат
Удалить мехобработкой на ≥1 мм
Неправильный радиус оправки
Трещина при неверном угле
Точно подобрать оправку
Не зафиксирован угол изгиба
Невозможно оценить результат
Использовать угломер или фиксатор

Резюме

  • Отбор и подготовка образцов — по ГОСТ 7564-97 (действует до 30.11.2026) и специализированным стандартам (11701, 10006, 10446). С 01.12.2026 вступает в силу ГОСТ 7564-2026, который можно применять досрочно.
  • Испытания на растяжение по ГОСТ 1497-2023: образец разрушается только в рабочей части, скорость нагружения строго регламентирована.
  • Испытания на изгиб по ГОСТ 14019-2003: критичны чистота кромок и удаление повреждённого слоя.
  • Типичные ошибки — перекос, скорость, неправильная геометрия, разрушение вне рабочей зоны.

Лаборатория, игнорирующая правильную подготовку образцов, получает недостоверные результаты и замечания при проверке.
