Разрушающие испытания — это не менее важная альтернатива НК
В предыдущих статьях мы подробно разбирали неразрушающий контроль (НК). Но есть задачи, которые НК не решает: нужно узнать не только есть ли дефект, но и какую нагрузку выдержит металл, насколько он пластичен, как поведёт себя при ударе.
Разрушающие испытания — это прямое измерение прочности и пластичности материала. Образец доводят до разрушения или заданной деформации и фиксируют характеристики. И лаборатории, которые этим занимаются (их часто называют ЛРИ — лаборатории разрушающих и других видов испытаний), должны соответствовать не менее строгим требованиям, чем лаборатории НК.
В этой статье разбираем:
А помощь в оснащении лаборатории и аттестации сотрудников — здесь
Разрушающие испытания — это прямое измерение прочности и пластичности материала. Образец доводят до разрушения или заданной деформации и фиксируют характеристики. И лаборатории, которые этим занимаются (их часто называют ЛРИ — лаборатории разрушающих и других видов испытаний), должны соответствовать не менее строгим требованиям, чем лаборатории НК.
В этой статье разбираем:
- какое оборудование нужно для разрушающих испытаний;
- как аттестуют персонал (и чем это отличается от НК);
- какие нормативные документы актуальны в 2026 году;
- как подготовиться к аккредитации и инспекционному контролю.
А помощь в оснащении лаборатории и аттестации сотрудников — здесь
Оборудование лаборатории разрушающих испытаний — базовый минимум
Перечень оборудования зависит от области аккредитации, но есть «стандартный набор», без которого лаборатория не сможет проводить основные виды механических испытаний.

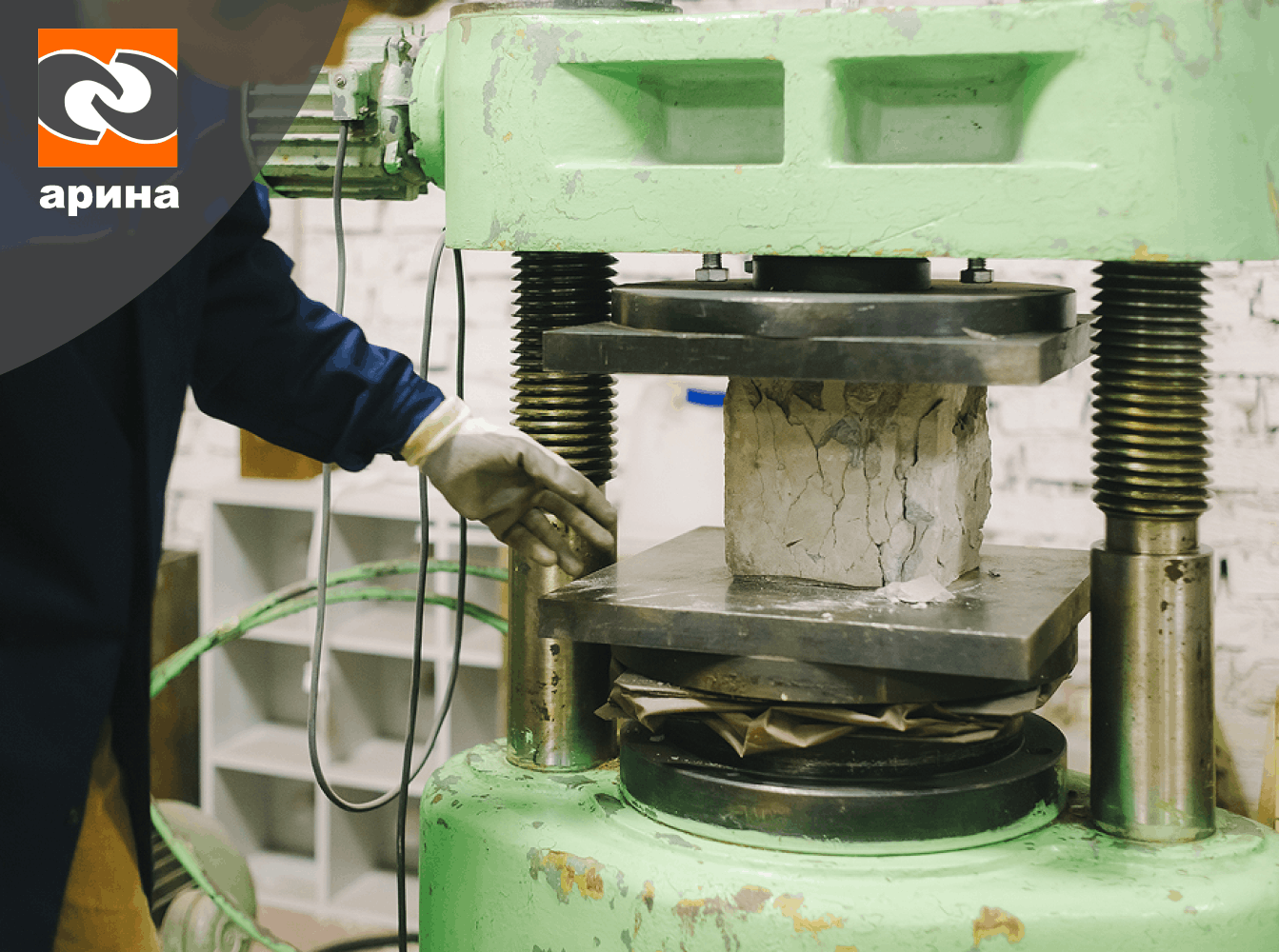

Разрывная машина (испытательная машина)
Назначение: испытания на растяжение, изгиб, сжатие.
Ключевые требования:
Поверка: разрывная машина — средство измерений. Она подлежит поверке (не калибровке), если результаты испытаний используются для официального подтверждения соответствия. Периодичность поверки — обычно раз в год.
Ключевые требования:
- машина должна обеспечивать измерение нагрузки с погрешностью не более ±1% от измеряемой величины;
- скорость нагружения должна регулироваться в соответствии с требованиями ГОСТ 1497-2023;
- машина должна быть оснащена датчиками перемещения (для определения относительного удлинения).
Поверка: разрывная машина — средство измерений. Она подлежит поверке (не калибровке), если результаты испытаний используются для официального подтверждения соответствия. Периодичность поверки — обычно раз в год.
Маятниковый копёр
Назначение: испытания на ударный изгиб (определение ударной вязкости по Шарпи).
Ключевые требования:
Поверка: копёр также подлежит периодической поверке (обычно раз в год). Особое внимание — к контролю потери энергии на трение и качание.
Ключевые требования:
- должен обеспечивать заданную скорость удара и энергию маятника;
- угол подъёма маятника, масса и конструкция — по ГОСТ 9454-2025.
Поверка: копёр также подлежит периодической поверке (обычно раз в год). Особое внимание — к контролю потери энергии на трение и качание.
Приборы для измерения твёрдости
Назначение: измерение твёрдости по Бринеллю, Роквеллу, Виккерсу.
Ключевые требования:
Поверка: приборы для измерения твёрдости поверяются с использованием эталонных мер.
Ключевые требования:
- приборы должны быть укомплектованы сменными насадками (инденторами);
- должны быть эталонные меры твёрдости для проверки.
Поверка: приборы для измерения твёрдости поверяются с использованием эталонных мер.
Вспомогательное оборудование
- Приспособления для резки и механической обработки образцов (отрезные станки, фрезерные станки, шлифовальные круги). Обратите внимание: их поверка не требуется, но они должны быть исправны и обеспечивать качественную подготовку образцов.
- Измерительные инструменты: штангенциркули, микрометры — подлежат поверке (обычно раз в год).
- Климатическое оборудование (для испытаний при пониженных или повышенных температурах) — термокамеры, холодильные установки. Они также подлежат поверке и калибровке.
Без этого оборудования лаборатория не сможет проводить основные виды механических испытаний. Если вы только планируете открыть лабораторию или модернизировать существующую, мы поможем (ссылка) подобрать и поставить всё необходимое оборудование с учётом вашей области аккредитации.
Нормативная база 2026 года: на что опираться лаборатории
Лаборатория разрушающих испытаний работает сразу с несколькими нормативными документами.
Важно: лаборатория должна отслеживать изменения и своевременно переходить на новые версии стандартов. Например, переход на ГОСТ 9454-2025 — это не формальность: новая версия отличается метрологически, и результаты по старому стандарту после 15.04.2027 могут не приниматься.
Аттестация персонала для разрушающих испытаний
В отличие от НК, где аттестация персонала жёстко закреплена правилами СДАНК-02-2020, для разрушающих испытаний действует СДА-24-2009 — система аттестации персонала лабораторий разрушающих и других видов испытаний.
Уровни квалификации
Уровня III в классическом понимании для ЛРИ нет, но есть руководитель лаборатории — обычно специалист с высшим техническим образованием и стажем не менее 3 лет.
Что проверяют на экзамене
Экзамен по СДА-24-2009 включает:
Практическая часть: специалист должен продемонстрировать умение настроить оборудование, провести испытание, зафиксировать и правильно оформить результаты.
- общий экзамен — по физическим основам и закономерностям измерений и испытаний в соответствующих областях;
- специальный экзамен — по прикладным методикам по действующим стандартам и нормативным документам.
Практическая часть: специалист должен продемонстрировать умение настроить оборудование, провести испытание, зафиксировать и правильно оформить результаты.
Что должен знать и уметь специалист I уровня
Специалист I уровня обязан:
- знать типы дефектов, вероятные зоны их образования;
- знать принципы устройства и работы аппаратуры, уметь её настраивать;
- уметь подготавливать объект к испытаниям, регистрировать и предоставлять отчёт по результатам.
Что должен знать и уметь специалист II уровня
Специалист II уровня дополнительно должен:
- знать основы сопротивления материалов, механики разрушения;
- знать нормативные и методические документы по испытаниям (стандарты, методики);
- уметь разрабатывать чертежи (эскизы) испытательных образцов.
Срок действия удостоверения
Удостоверение по СДА-24-2009 выдают на 3 года. Плановый инспекционный контроль — не реже 1 раза в течение срока действия квалификационного удостоверения.
Аккредитация лаборатории разрушающих испытаний
Лаборатория, которая хочет официально подтвердить свою компетентность, проходит аккредитацию.
Основные нормативные документы для аккредитации
- ГОСТ ISO/IEC 17025-2019 — общие требования к компетентности лабораторий.
- СДА-15-2009 — дополнительные требования к лабораториям ЛРИ (ресурсы, оборудование, квалификация персонала, система менеджмента качества).
- Федеральный закон № 412-ФЗ «Об аккредитации в национальной системе аккредитации».
Область аккредитации
При подаче заявки лаборатория указывает конкретные методы и виды испытаний. В 2026 году действуют обновлённые перечни областей аккредитации.
Типовые позиции для ЛРИ:
Типовые позиции для ЛРИ:
- механические статические испытания (прочности на растяжение, изгиб, сжатие);
- механические динамические испытания (ударная вязкость);
- измерение твёрдости;
- испытания на коррозионную стойкость;
- исследование структуры (металлография).
Требования к персоналу при аккредитации
При аккредитации эксперты проверяют:
Важно: если в штате лаборатории нет аттестованных специалистов по заявленным методам — аккредитацию не пройти.
- наличие у специалистов действующих удостоверений (по СДА-24-2009);
- наличие должностных инструкций и подтверждения допуска к конкретным испытаниям;
- программу повышения квалификации и её выполнение.
Важно: если в штате лаборатории нет аттестованных специалистов по заявленным методам — аккредитацию не пройти.
Межлабораторные сличительные испытания (МСИ) — обязательно ли?
Да. Участие в МСИ — одно из обязательных условий для подтверждения технической компетентности лаборатории в соответствии с ГОСТ ISO/IEC 17025-2019.
Что изменилось в 2026 году:
Рекомендация: включать участие в МСИ в годовой план лаборатории. Если лаборатория получила неудовлетворительный результат, необходимо провести корректирующие действия и повторить участие.
Что изменилось в 2026 году:
- С 2026 года введена новая версия политики участия лабораторий в проверках квалификации и МСИ (версия 04.1, действует с декабря 2025 года, может применяться досрочно).
- Программа МСИ на 2026 год рассчитана на период с февраля по декабрь 2026 года.
Рекомендация: включать участие в МСИ в годовой план лаборатории. Если лаборатория получила неудовлетворительный результат, необходимо провести корректирующие действия и повторить участие.
Типичные ошибки при организации работы лаборатории разрушающих испытаний
Как мы помогаем лабораториям разрушающих испытаний
Мы работаем с лабораториями ЛРИ с 2009 года. Наш опыт включает как проведение аттестации персонала (по СДА-24-2009), так и консультирование по вопросам аккредитации и подготовки к проверкам
Что мы делаем:
Результат: вы получаете аттестованный персонал, подтверждённую компетентность лаборатории и уверенность в прохождении проверок.
Что мы делаем:
- Аттестация персонала — проводим экзамены по СДА-24-2009, выдаём удостоверения установленного образца.
- Предаттестационная подготовка — обучение по методам механических испытаний, разбор типовых ошибок, практикум на оборудовании.
- Аудит лаборатории — проверяем готовность к аккредитации или инспекционному контролю по ГОСТ ISO/IEC 17025-2019 и СДА-15-2009.
- Помощь с документацией — разрабатываем процедуры СМК, должностные инструкции, программы внутренних аудитов.
- Подготовка к МСИ — консультируем по участию, анализируем результаты, помогаем с корректирующими действиями.
Результат: вы получаете аттестованный персонал, подтверждённую компетентность лаборатории и уверенность в прохождении проверок.
Резюме
- Лаборатория разрушающих испытаний должна иметь поверенное оборудование (разрывные машины, копры, твёрдомеры) и аттестованный персонал (по СДА-24-2009).
- Ключевые стандарты 2026 года: ГОСТ 1497-2023 (растяжение), ГОСТ 9454-2025 (ударный изгиб, переходный период до 15.04.2027), ГОСТ 7564-97 (отбор проб, действует).
- Аккредитация лаборатории проводится по ГОСТ ISO/IEC 17025-2019 с дополнительными требованиями СДА-15-2009.
- МСИ — обязательны для подтверждения компетентности, в 2026 году действуют новые правила.
- Типичные ошибки — просроченная поверка, неаттестованный персонал, устаревшие ГОСТы, отсутствие МСИ.
